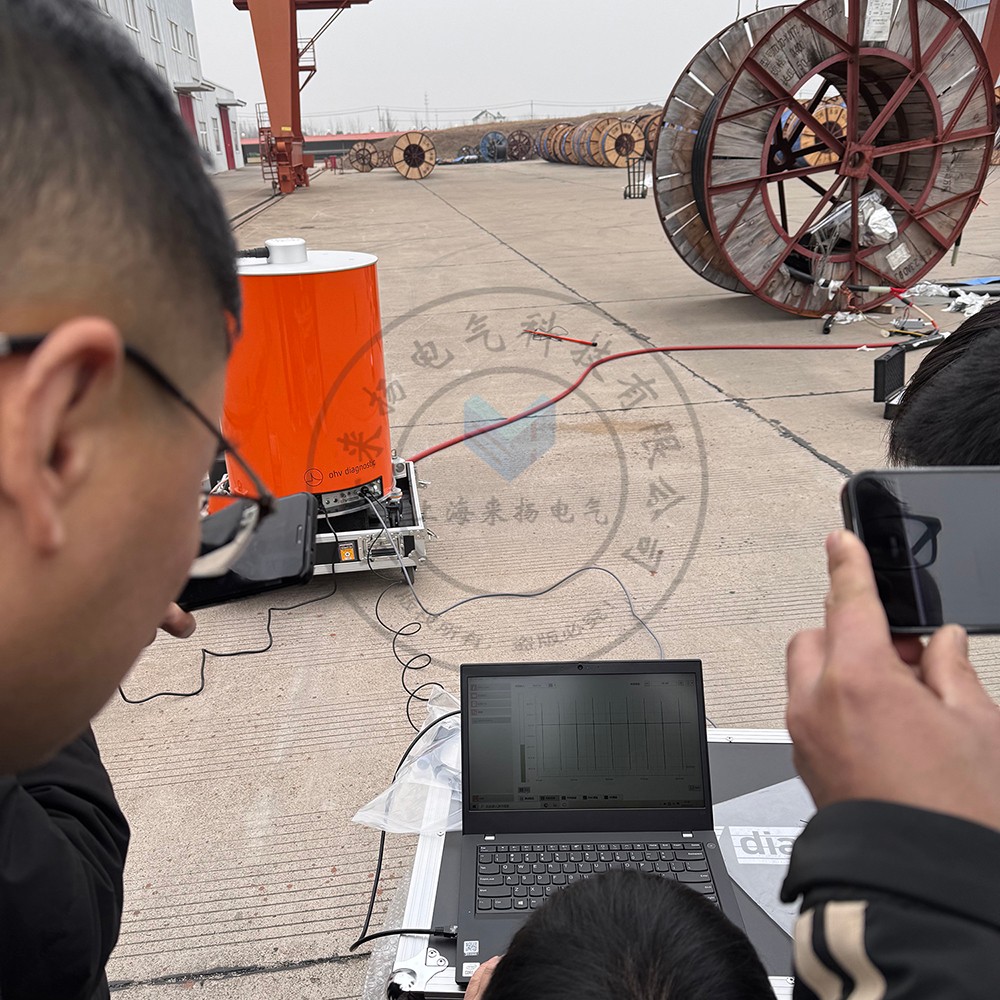

電力體制改革“弱阻尼電纜振蕩波局放測試系統”客戶交付現場

國內第1個“沙戈荒"寬頻振蕩就地監測與協同防控系統在750千伏曲子變電站及所接330千伏新能源匯集站正式投入運行。

該系統可實現慶東直流配套新能源大基地寬頻振蕩的實時監測、精準定位、快速處置，并與西北電網現有的廣域安全穩定控制系統實現深度融合和功能互補，構筑起“寬頻振蕩專項防控+傳統機電振蕩穩定控制+新能源場站主動支撐"的多維度、立體化寬頻振蕩綜合防御體系，有效提升沙戈荒新能源大基地和高占比新能源電網的安全穩定運行水平。

“在‘沙戈荒’基地，新能源集中接入電網末端，電壓支撐弱，寬頻振蕩這種新型穩定問題突出，給電力系統安全穩定運行帶來挑戰。"

為此，國網西北分部提出“就地監測、綜合分析、精準溯源、協同防控"的寬頻振蕩防控技術思路。該分部聯合南瑞集團、中國電科院、清華大學等產學研優勢單位組建了跨專業、跨單位的聯合攻關團隊，攻克了大規模新能源基地建模復雜、多主體協同邏輯設計困難等一系列技術難題，反復論證和優化系統的控制策略、裝置架構，最終研發成功。

“系統通過‘主站統一研判、子站分級執行’的創新防控模式，有效避免了傳統‘一刀切’式控制可能對電網穩定造成的沖擊，而且支持‘協調控制’與‘就地控制’雙模式靈活切換，提高了電網防御體系的可靠性和覆蓋率。"

一、系統簡介：（OHV電力體制改革“弱阻尼電纜振蕩波局放測試系統"客戶交付現場）

M60系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到1000Hz的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓最高可達60KV，并結合先進的系統硬件與系統軟件來進行診斷。

主要包括：

-  新的電晶體技術和激光控制技術，如高壓電晶體開關；

-  電子元件，數字式信號處理，如高壓電晶體開關、高壓源；

-  數字式信號處理器和過濾器，數據采集裝置A/D轉換器不低于16Bit

-  一體化軟件，可兼容其它同類廠家數據，自動導出報告

高壓?jiǎn)卧墚a(chǎn)生振蕩波高壓信號，高壓產生器可以產生0-60KV的任意值高壓；對局放信號距離定位無盲區的局放測試裝置，無盲區，能對250m以下電纜進行局放定位；控制用筆記本電腦1臺；操作軟件（中/德/英文版）；外部控制單元；分析軟件（中/德/英文版）；無局放高壓連接線7.5米一條，并具備防脫落保障設計；電源線、接地線、校驗線、急停線；系統最高電壓下局放量小于1pC 。

局放分析軟件無限制安裝，可以任意電腦安裝分析，兼容各同類廠家數據分析,同時具備內置TDR校正測試功能，含超低頻VLF功能，雙端測量分析功能，可任意選擇分析相位區間

測試報告一鍵自動生成 ，測試結束后及自動生成測試報告

二、性能特點：（OHV電力體制改革“電纜振蕩波局放測試系統"客戶交付現場）

1）全套原裝的進口，工藝水平高；為國際有名品牌進口設備，原廠正品，提供投標產品原廠項目授權書原件以及售后服務承諾函原件

（2）*加壓程序可以程序化,自動導入國家相關標準，無需手動輸入，支持相電壓倍數輸入或一定電壓等級加壓模式，軟件內置DL/T1576標準加壓程序，用戶可直接選擇

（3）大數據平臺具備機器學習功能；

（4）*電纜信息自動導入，與狀態檢測平臺數據實現共享；

（5）電纜局放測試和定位：使用低阻尼振蕩波電源進行局放測試；

（6）電纜振蕩波耐壓試驗：50次；

（7）*可測量局放起始電壓、局放水平，并準確定位局放缺陷位置；

（8）*局放采集卡為工業級板卡；

（9）*數據采集裝置A/D轉換器大于14Bit；

（10）*軟件持免費無限制安裝使用,不需加密碼狗,任意工作電腦均可免費使用和升級，兼容性強，可導入多款同類主流設備數據

（11）*分析軟件可以兼容市場上進口主流產品的測試數據；

（12）*具備VLF /DS/DAC三合一功能；

（13）*具備雙端定位功能；

（14）*設備具備自干燥系統，以避免潮濕氣候引起的儀器內部干擾；

（15）*至少選擇5個測量區間開窗分析；

（16）*補償電容支持外置測量阻抗,以消除測試導線對定位誤差的影響；

（17）*測試信號深度可以在2-10范圍內自由選擇；

（18）*自動校正功能，單個校正擋位即可保證測試精度，中文界面，包含TDR，定位圖，PRPDA 模式識別，導入其他數據格式

（19）*具備振蕩阻尼故障曲線校正測定功能；

（20）*測量功能和分析功能在一套軟件內，測量和分析可以同時進行，局放定位結果譜圖顯示及結論編輯、添加

（21）便攜式使用，移動方便

三．技術參數（OHV電力體制改革“電纜振蕩波局放測試系統"客戶交付現場）

3.1工作條件

3.1.1電源：

電壓：110-240V

頻率：48-63Hz

容量：500VA

3.1.2環境條件：

環境溫度：-35℃～+55℃

相對濕度：不大于95%，無凝露

3.2主要技術指標及功能要求

3.2.1  電纜振蕩波局部放電測試系統：

1）阻尼振蕩波電源上限輸出電壓：≥60KV(峰值)，≥42.4kV(有效值)；

2）阻尼交流頻率范圍：20Hz~1000Hz；

3）電感線圈： ≥2.5H；

4）電容范圍： 0.02uF~8uF；

5）局部放電等級測試范圍：1pC~100nC；

6）局部放電測量標準：IEC60270；

7）局部放電定位帶寬：150kHz~50MHz，根據電纜長度能自動選擇帶寬；

8）介損測量范圍：0.1%~10.0%；

9）具備自動局放校準功能

10）符合國際標準的耐壓試驗功能

11）可描繪耐壓試驗時局放水平及趨勢

12）隨時修正局放結果

13）自動校準電纜長度、接頭位置和波速

14）同時定位多個局放缺陷的位置

15）自動測量電纜電容

16）自動測量電纜介損tanδ

17）自動和手動兩種方式調節頻帶寬度，方便過濾環境噪聲

18）根據電纜長度自動調整頻帶寬度以得到很好的反射波形

19）充電時間不超過2秒，測試時間100ms以?xún)?nèi)，為無損測試

20）具備混合電纜波速誤差修正功能

21）自動和手動分析功能

22）緊急停機功能和控制回路

23）峰值電壓、相電壓倍數、有效值電壓三種加壓模式

24）相位、局放譜圖顯示功能

25）自動放電功能

26）實時局放水平、位置顯示功能

27）局放水平、局放次數切換顯示

28）局放校準儀：1pC – 100nC

29）便攜式移動，自帶鎖輪

3.2.2無局放補償電容SCM 10

1）電容：0.2µF

2）無局放，測試短電纜時使用

3.3 技術參數表

貨物供貨范圍一覽表

測試現場定位圖
